随着两轮电动车的智能化发展，仪表盘作为人机交互的重要界面，其功能需求日益复杂。武汉芯源半导体的安全低功耗单片机CW32L010凭借其优异的性能和丰富的外设资源，成为两轮车仪表盘应用的理想选择。

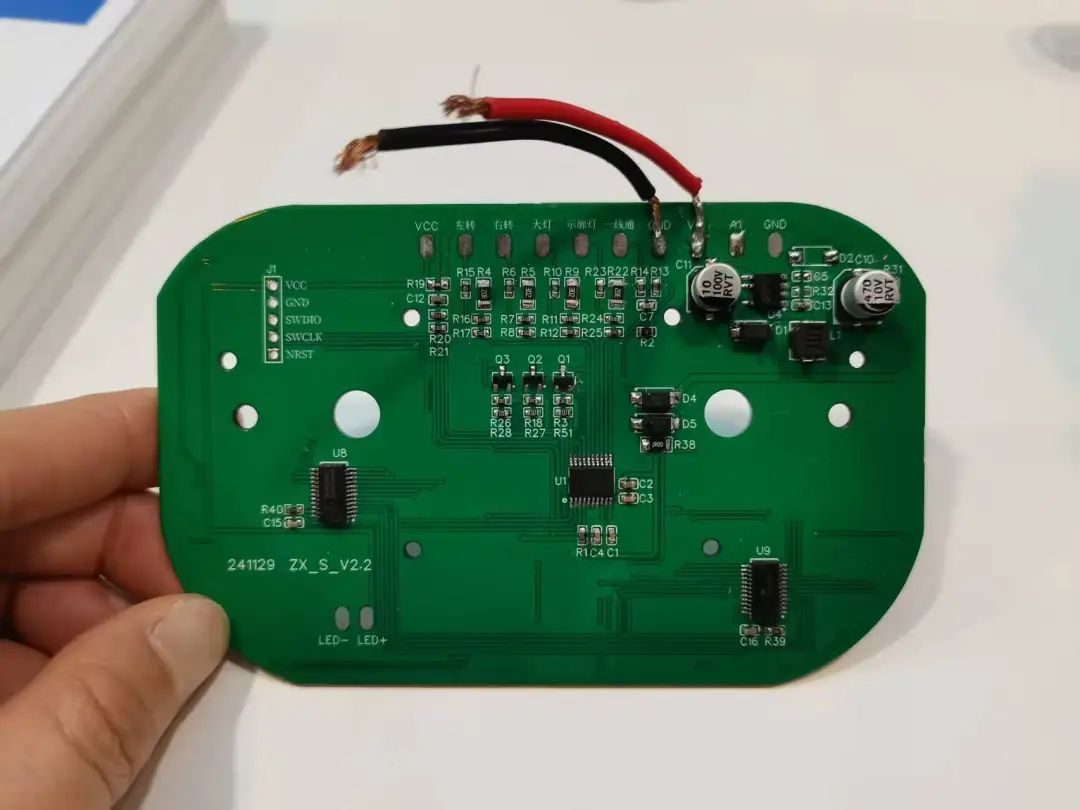

本文介绍的两轮车仪表方案是无锡梓轩电子基于武汉米兰和芯源半导体 CW32L010F8P6开发，适用于小规格电动车仪表方案，实现车辆速度、累计里程、单次里程、模式状态、故障状态显示等功能。

电动车仪表盘能够及时反映电动车运行时的蓄电池剩余电量、车速、累计行驶里程、各种灯光使用及控制器故障的反馈，以数字代码显示反映故障源。它通过TIMER模块实现基本的定时时基、通过PWM输出控制氛围灯、通过IIC和LED驱动连接；通过GPIO模块来控制大灯的显示、并获取硬件版本信息等。

另外基于不同CW32 MCU资源，还有蓝牙+NFC 系列、单 NFC 系列、单蓝牙系列多种仪表方案。

图：CW32在仪表方案的应用框图

主控MCU芯片CW32L010介绍

CW32L010 是基于 eFlash 的单芯片低功耗微控制器，集成了主频高达 48MHz 的 ARM® Cortex®-M0+ 内核、高速嵌入式存储器（多至 64K 字节 FLASH 和多至 4K 字节 SRAM）以及一系列全面的增强型外设和 I/O 口。

所有型号都提供全套的通信接口（二路 UART、一路 SPI 和一路 I2C）、12 位高速 ADC、四组通用和基本定时器、一组低功耗定时器以及一组高级控制 PWM 定时器。

CW32L010 可以在 -40℃到 85℃的温度范围内工作，供电电压宽达 1.62V ~ 5.5V。支持 Sleep 和 DeepSleep 两种低功耗工作模式。

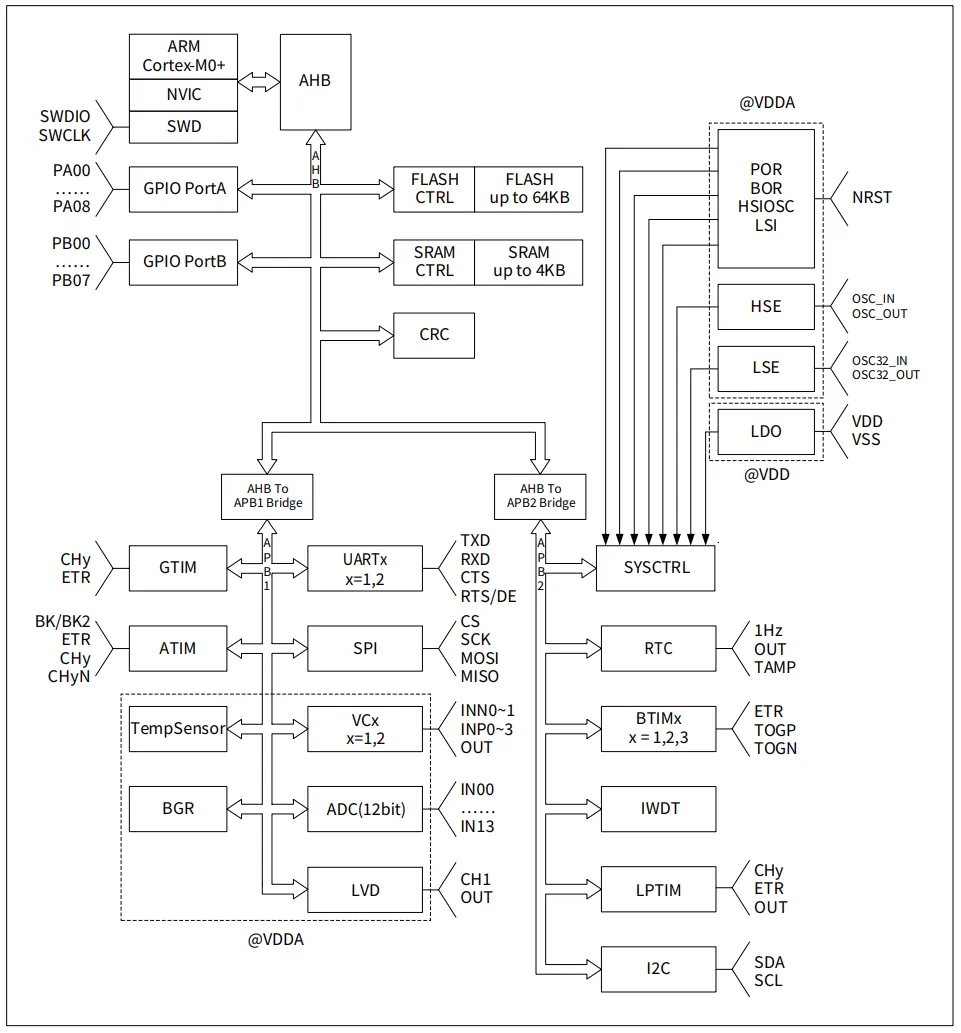

内部框图如下图所示：

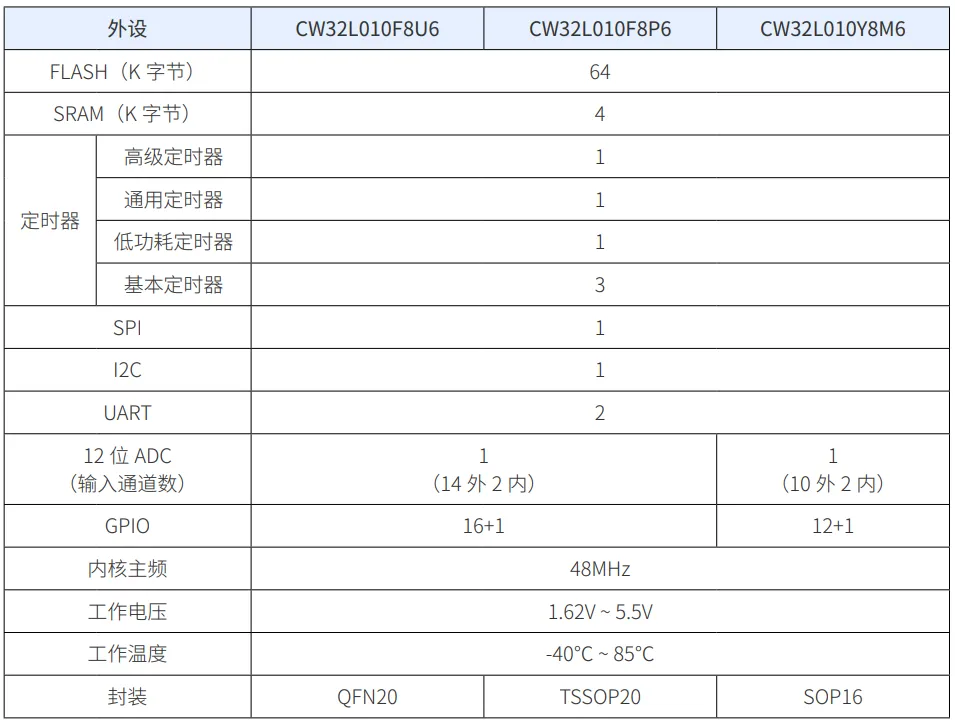

CW32L010 提供 QFN20、TSSOP20、SOP16 三种不同的封装形式，不同封装的产品所能实现的功能有所不同，具体情况如下表所示：
